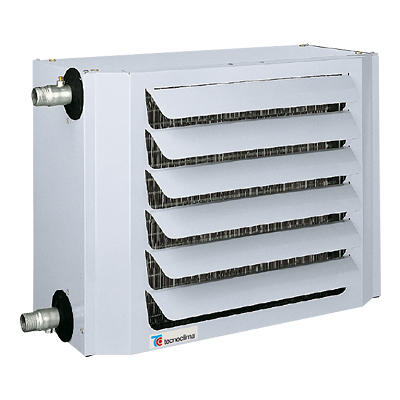

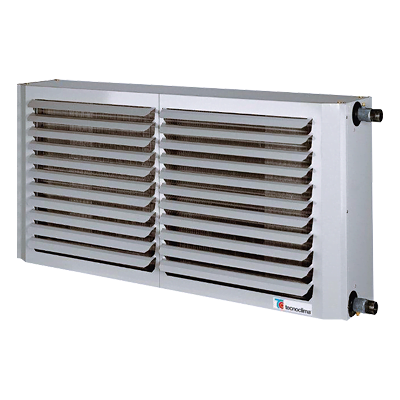

Wodna nagrzewnica powietrza

Dokumentacja

PDF

Do porównania

SKU: Brak danych Kategorie: Seria AZN, Seria AZN, Seria AZN, Seria AZN, Seria AZN, Seria AZN, Seria AZN, Seria AZN, Seria AZN, Seria AZN, Seria AZN Tagi: Hale produkcyjne, Warsztaty, Sklepy, Hale sportowe, Kościoły, Obiekty tymczasowe, Obiekty użyteczności publicznej, Hale wystawiennicze, Magazyny

AZN 63: Parametry dla temperatury wody 90/70°C

AZN 63: Parametry dla temperatury wody 85/70°C

AZN 63: Parametry dla temperatury wody 50/40°C

Dane techniczne serii AZN:

(1) Dane w odniesieniu do poniższych warunków:

Temperatura wody 85/70 °C
Temperatura powietrza 15 °C
Wilgotność względna 50%
Ciśnienie atmosferyczne 1013 mbar
Maksymalna prędkość wentylatora

(2) Dane w odniesieniu do poniższych warunków:

Urządzenie zainstalowane na ścianie na wys. 3 m
Pomiar w odległości 5 m na wolnej przestrzeni
Maksymalna prędkość wentylatora

(3) Wartość średnia. Zmiana obrotów możliwa przy zastosowaniu akcesoriów dodatkowych (dostarczanych na życzenie klienta).

Pomiar ciśnienia akustycznego na wolnej przestrzeni

Wymiary i masa serii AZN:

Wodne nagrzewnice wiszące serii AZN:

Nagrzewnice wodne serii AZN są przeznaczone do ogrzewania pomieszczeń użyteczności publicznej i przemysłowych.

ZASADA DZIAŁANIA

Ogrzewanie:

Ciepła woda doprowadzona do urządzenia z kotła lub pompy ciepła (nie zawarte w komplecie) przepływa przez wymiennik „woda-powietrze”. Przez lamele wymiennika nawiewany jest strumień powietrza wytwarzany przez osiowy wentylator nawiewny. Powietrze w kontakcie z powierzchnią wymiennika podgrzewa się a następnie nawiewane jest do pomieszczenia. Za pomocą regulatora z przełącznikiem prędkości możliwe jest uzyskanie trzech różnych wydajności wentylatora dla trybu ogrzewania. Nagrzewnice mogą być montowane na ścianie lub pod stropem (dodatkowa funkcja destratyfikatora).

Nawiew powietrza:

Nawiew powietrza realizowany jest za pomocą wentylatora osiowego z silnikiem elektrycznym jednofazowym (AZN 13-63) lub trójfazowym (AZN 73) o dużej wydajności i niskim poziomie hałasu, zabezpieczonego kratką ochronną. W okresie letnim możliwe jest również załączanie pracy wentylatora w celu cyrkulacji powietrza w pomieszczeniu.

AZN: Sposób instalacji i dystrybucji ciepłego powietrza

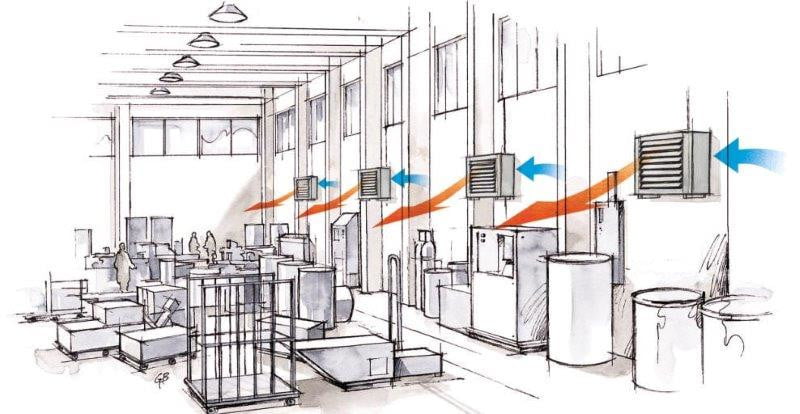

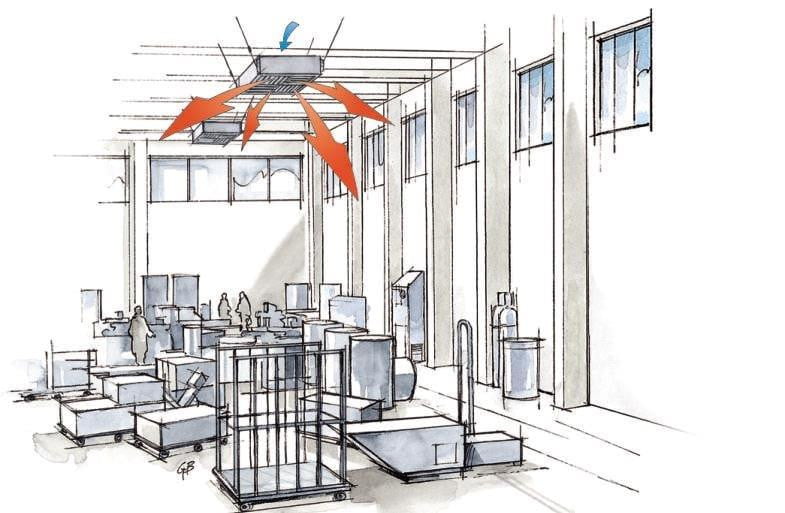

Instalacja naścienna	Instalacja podstropowa

OGÓLNE CECHY KONSTRUKCYJNE

Obudowa

Obudowa wykonana jest z blachy ocynkowanej malowanej proszkowo, kolor RAL 7035 Obudowa charakteryzuje się atrakcyjnym wyglądem a gabaryty urządzenia zapewniają maksymalną zwartość i uniwersalność konstrukcji. W wykonaniu standardowym przedni panel obudowy wyposażony jest w poziome żaluzje nawiewne do regulacji zasięgu strumienia powietrza. Opcjonalnie dostępny jest zestaw z żaluzjami pionowymi pozwalający na rozpraszanie, skupianie i kierowanie strumienia powietrza w jednym kierunku. Dla urządzeń montowanych pod stropem dostępny jest zestaw z panelem nawiewnym 4-kierunkowy. Obudowa z wymiennikiem pozwala na możliwość obrotu urządzenia o 180º – wersja lewa lub prawa.

Wymiennik „woda-powietrze”

Wymiennik 3-rzędowy wykonany z rurek miedzianych z aluminiowymi lamelami o wysokiej sprawności wymiany. Króćce zasilania i powrotu o dużych średnicach (małe opory hydrauliczne) są wyposażone w ręczne zawory odpowietrzające.
