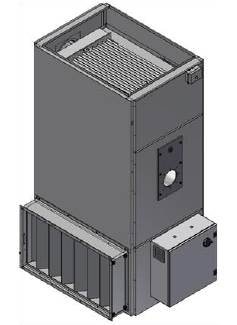

ENERGY 60 SP

Nagrzewnice grzewczo-wentylacyjne z palnikiem gazowym lub olejowym serii ENERGY

Wolnostojące nagrzewnice Tecnoclima są idealnym rozwiązaniem dla ogrzewania i kontrolowanej wentylacji średnich i dużych obiektów, takich jak warsztaty, laboratoria, hale przemysłowe, magazyny, centra handlowe, hale wystawowe, teatry, kościoły, itp. Zasada działania jest prosta, niezawodna i niezwykle skuteczna: zimne powietrze zasysane przez wentylator jest przekazywane w kierunku wymiennika ciepła typu spaliny-powietrze i ogrzewane przez spaliny powstałe w efekcie spalania gazu lub oleju opałowego wewnątrz komory spalania; podczas przepływu przez wymiennik ciepła powietrze podnosi temperaturę, a następnie jest rozprowadzane w pomieszczeniu, które ma być ogrzewane. Nagrzewnice pozwalają również na wentylację w sezonie letnim.

Specyfiką „suchej” technologii ogrzewania (“DRY SYSTEM”) jest bezpośrednie i natychmiastowe przenoszenie ciepła wytworzonego w procesie spalania, do środowiska, które ma być ogrzewane, bez użycia pośrednich nośników ciepła (każda pośrednia wymiana ciepła powoduje straty termiczne i dalszą złożoność systemu). Zapewnia to wysoką ogólną efektywność systemu, w połączeniu z bardzo niską bezwładnością cieplną. Te charakterystyczne cechy sprawiają, że instalacja nagrzewnic wolnostojących jest szczególnie korzystna w przypadkach, gdy wymagane jest szybkie, niezawodne, ciągłe lub sporadyczne ogrzewanie lub gdy istnieje ryzyko zamarzania. Nagrzewnice wolnostojące Tecnoclima wymagają niewielkiej konserwacji dla zapewnienia trwałości.

Nagrzewnice powietrza Tecnoclima obejmują szeroką gamę energooszczędnych modeli, które spełniają wymagania w zakresie efektywności i emisji nowego europejskiego prawodawstwa ErP. Nagrzewnice Tecnoclima mogą być wyposażone w głowice do bezpośredniego nadmuchu lub zintegrowane z kanałowymi systemami dystrybucji powietrza. W przypadku rozbudowanych systemów kanałowych w zależności od wartości ciśnienia powietrza wymaganego przez instalację, dostępne są wersje wysokociśnieniowe. Wersje standardowe są przeznaczone do obróbki powietrza w minimalnej temperaturze -15°C, ale dostępne są wersje nadające się do pracy w ekstremalnie zimnym klimacie z czerpaniem powietrza do -40°C.

Różnorodność modeli nagrzewnic Tecnoclima jest bardzo duża, obejmuje szeroki zakres mocy i odpowiada na najbardziej zróżnicowane potrzeby. Montaż pionowy, poziomy, wewnętrzny i  zewnętrzny. Szeroka gama akcesoriów umożliwia szybkie wykonanie instalacji i uzyskanie najlepszego komfortu i energooszczędności. Tecnoclima wykorzystuje najwyższej jakości stal i komponenty funkcjonalne do produkcji nagrzewnic, co więcej, każda jednostka jest starannie sprawdzana i testowana zgodnie z najbardziej rygorystycznymi wymogami kontroli jakości przed wysyłką do Klienta.

Nagrzewnice serii ENERGY są przeznaczone do łączenia z palnikami o zmiennej mocy cieplnej, regulacja dwustopniowa lub modulowana. Przy ograniczonej mocy cieplnej temperatura spalin jest obniżona do poziomu, gdy następuje kondensacja pary wodnej, umożliwiająca osiągnięcie sprawności wyższej niż 103%. Zmienna moc cieplna umożliwia również szybkie i skuteczne podgrzewanie pomieszczenia. Gdy temperatura w pomieszczeniu osiągnie zadaną wartość, praca przy ograniczonej mocy pozwala na utrzymanie komfortu bez nieprzyjemnych wahań temperatury, przy niskiej mocy cieplnej, kondensacji i przy ograniczonej temperaturze powietrza nawiewanego. Funkcje te zapewniają nie tylko idealny komfort, ale także duże oszczędności w eksploatacji. W zastosowaniach opartych na świeżym powietrzu, zmienna moc cieplna utrzymuje stałą temperaturę powietrza nawiewanego wraz ze zmianą zewnętrznych warunków środowiskowych. Szeroki asortyment jest podzielony na modele do instalacji pionowych, poziomych, wewnętrznych i zewnętrznych.

W przypadku systemów kanałowych, dostępne są wersje wysokociśnieniowe do 800 Pa. Wersja standardowa jest przeznaczona do obróbki powietrza w minimalnej temperaturze do -15°C. Na życzenie dostępne są odpowiednie wersje do pracy z czerpanym powietrzem do -25°C i -40°C.

Budowa

• Obudowa zewnętrzna składa się z demontowalnych paneli wykonanych z pomalowanej blachy ocynkowanej, z izolacją termiczną powierzchni narażonych na temperaturę. Dla wszystkich modeli (z wyjątkiem ENERGY 60) jest konstrukcja nośna z lakierowanej ocynkowanej stali o określonym profilu, połączone specjalnymi złączam aluminiowymi.
• Wysokowydajny wymiennik ciepła, wykonany z blachy stalowej, łatwy do skontrolowania w celu czyszczenia i konserwacji, składający się z:

– Płomieniówki wykonane w całości ze stali AISI 304, nadają się do pracy nagrzewnicy z obniżoną temperaturą w kondensacji. Płomieniówki mają spłaszczony przekrój rurowy z rozłożonymi i przeciwstawnymi przetłoczeniami, ze specjalnymi turbulatorami siatkowymi dla maksymalnej sprawności, wraz z przednim i tylnym kolektorem z drzwiami inspekcyjnymi, przyłączem kominowym i odprowadzeniem skroplin.

– Płomienicowa komora nawrotna, wykonana ze stali AISI 430 odpornej na wysokie temperatury, duża objętość, mała pojemność cieplna, kształt walcowaty lub eliptyczny, zawiera płytę palnika i wziernik kontrolny płomienia.

• Zespół wentylatorowy składa się z jednego lub więcej wysokowydajnych wentylatorów odśrodkowych o niskim poziomie hałasu, zasilanych przez silnik(i) elektryczny podłączony przez koło pasowe i układ napędowy ze zmiennym przełożeniem.
• Termostaty bezpieczeństwa, wyłącznik termiczny wentylatora, do automatycznej kontroli zespołu wentylatora oraz do zatrzymania palnika w przypadku nadmiernego przegrzania powietrza.
• Panel elektryczny do sterowania i kontroli z przełącznikiem trybu pracy i głównym wyłącznikiem napięcia elektrycznego.

Szczególne parametry pracy i właściwości

• Bardzo wysoki przyrost temperatury ΔT do 45°C umożliwia stosowanie w instalacjach wentylacji nawiewnej nawet ze 100% strumieniem świeżego powietrza i przy zachowaniu projektowanej temperatury wewnętrznej na poziomie ponad 20°C.
• Rozbudowany typoszereg; wersje poziome i pionowe; moce cieplne do od 22 kW do 1,1 MW; strumień powietrza od 4 600 do 71 000 m3/h pozwalają dostosować odpowiednie urządzenie do różnych typów instalacji.
• Możliwość czerpania i obróbki powietrza o temperaturze nawet do -40°C dzięki dodatkowym zestawom do pracy w niskich temperaturach.
• Wysokie ciśnienie dyspozycyjne zespołu wentylatora, wersje 220 Pa, 450 Pa a nawet 800 Pa umożliwiają współpracę nawet z bardzo rozbudowanymi instalacjami dystrybucji powietrza.
• Możliwość dystrybucji powietrza za pomocą kanałów, rękawów tekstylnych, dysz dalekiego zasięgu lub bezpośrednio za pomocą kratek i głowic nawiewnych.
• Możliwość konfiguracji z różnymi typami palników nadmuchowych na gaz lub olej.

Technologia

• Komora spalania oraz wymiennik ciepła wykonane ze stali nierdzewnej o wysokiej jakości AISI 430 i AISI 304 oraz specjalna konstrukcja płomieniówek z dodatkowymi turbulatorami umożliwia uzyskanie wysokiej sprawności cieplnej do 103% dzięki wykorzystaniu technologii kondensacji odzyskującej ciepło ze spalin.
• Bezpośrednia wymiana ciepła bez mediów pośredniczących pozwala na uniknięcie strat ciepła na kolejnych etapach wymiany.
• Oszczędność w zużyciu gazu do 30% w porównaniu z tradycyjnymi nagrzewnicami gazowymi.
• Instalacja bez mediów pośredniczących, brak ryzyka zamarznięcia układu grzewczego w przypadku przerw w pracy lub przerw w zasilaniu elektrycznym.
• System ogrzewania nadmuchowego, bardzo szybkie nagrzewanie i uzyskanie komfortu cieplnego w pomieszczeniu od momentu załączenia nagrzewnicy do pracy.
• Szczególna łatwość adaptacji do zastosowań technologicznych w procesach suszenia, wygrzewania, obróbki plastycznej, rozmrażania, itp.

Zastosowania

Ogrzewanie i wentylacja obiektów typu:

• Hale przemysłowe o różnym przeznaczeniu. Urządzenia mogą być instalowane jako samodzielne jednostki grzewczo-wentylacyjne pracujące nawet w szczególnie ciężkich warunkach dużego zanieczyszczenia powietrza.

Nagrzewnice mogą być także stosowane w miejsce lub jako wsparcie istniejących tradycyjnych systemów grzewczych i wentylacyjnych w obiektach wymagających dostarczenia 100% świeżego, podgrzanego powietrza dla zapewnienia właściwego komfortu cieplnego i skutecznej wentylacji.

• Hale magazynowe, gdzie powierzchnia dyspozycyjna magazynu jest poddana dużej presji maksymalnego wykorzystania przestrzeni dla zabudowy regałów lokalizowanych przy ścianach hali. Szczególnie sprawdzą się urządzania zewnętrzne lokalizowane na dachu hali lub przy ścianach na poziomie terenu.
• Szklarnie i hodowla w typowym procesie grzewczym z bezpośrednią lub kanałową dystrybucja powietrza za pomocą rękawów nawiewnych, a także jako ogrzewanie i wentylacyjna obiektów inwentarskich.

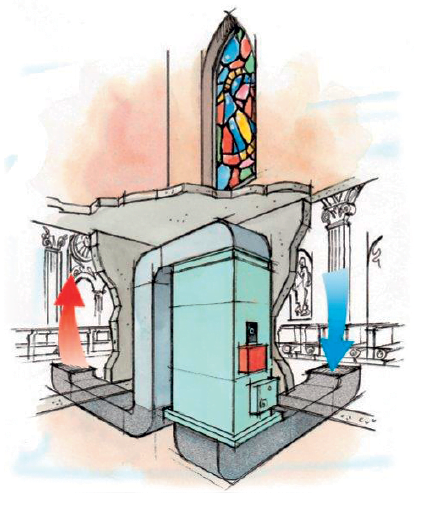

• Miejsca kultu, gdzie nagrzewnica zapewni szybkie, komfortowe i ciche ogrzewanie, a także wentylację dzięki wyposażeniu w komorę mieszania pozwalającą na pracę z czerpaniem powietrza obiegowego i zewnętrznego.
• Hale sportowe i wystawiennicze, szybkie nagrzewanie i zmienny strumień powietrza wentylacyjnego od 0-100% zapewnią właściwy komfort cieplny i jakość powietrza przy różnej ilości osób przebywających w hali.
• Namioty i struktury tymczasowe, gdzie znajdą zastosowanie urządzania na olej opałowy lub gaz płynny. Szeroki asortyment i elastyczność w konfiguracji nagrzewnic i palników oraz różne warianty wykonania spełnią oczekiwania inwestorów.

Cieplne procesy technologiczne:

• Suszarnie spożywcze w czasie procesu suszenia produktów i materiałów wymagających określonej wilgotności do dalszego przetwarzania.
• Suszarnie przemysłowe kiedy wymaga tego technologia produkcji w celu pozbycia się wilgoci lub podniesienia temperatury produktu do dalszej obróbki.
• Lakiernie podczas procesu suszenia i utwardzania powłok malarskich. Samodzielne jednostki lub grupy urządzeń połączone kaskadowo ogrzewają powietrze obiegowe lub świeże w zależności od potrzeb procesu.
• Galwanizernie w procesie osuszania produktu po kąpieli w środkach czyszczących i odtłuszczających, przygotowujących materiały do cynkowania, chromowania, posrebrzania, pozłacania, etc.
• Polimeryzacja w trakcie reakcji podgrzewania związków monomerów w celu wytworzenia polimerów w przemyśle chemicznym podczas produkcji tworzyw sztucznych.
